產品簡介
| 產地 | 國產 | 售后保修期 | 24個月 |
|---|---|---|---|
| 銷售區域 | 全國 |
產品介紹
一，概述
國網標準柜計量儀表采用中文顯示（點陣液晶），適合狹小安裝空間應用。工業標準寬溫液晶顯示屏，具備良好的高低溫顯示特性，終端能實現全電量測量和顯示，包括動態報警、開關量輸入輸出狀態、SOE事件記錄、復費率、回路負荷率顯示、諧波等、支持485通訊。采用卡扣式固定設計，提高柜體裝配效率，適用于電力行業開關柜回路中的配電測控保護。
產品特點：
安裝方便——開孔尺寸88x88mm和67x67mm，柜內空間，方便現場安裝使用
寬供電范圍——低壓測控裝置電源AC/DC85-265V，交直流通用電壓范圍
信號輸入——額定電流輸入1A、5A可設置;電壓信號支持690V直接接入
顯示全面——帶模擬光柱顯示電流、功率負荷率等
組網方便——標配RS485通訊接口，標準Modbus-RTU和DL/T645-2007雙協議可選
二，產品規格
注：
1、E4 為三相四線；Z 為中文。
2、2DI2DOC 表示：2 路開關量輸入+2 路開關量輸出+1 路 RS485 通訊+1 路脈沖； 8DIC 表示：8 路開關量輸入+1 路 RS485 通訊+1 路脈沖； 6DI2DO 表示：6 路開關量輸入+2 路開關量輸出
三，技術參數

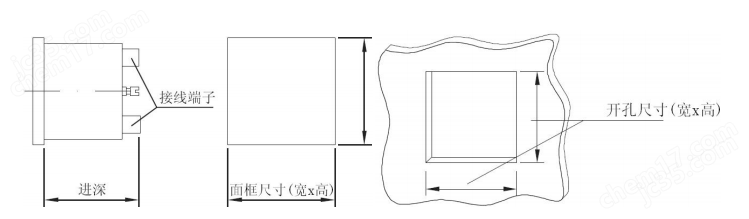

四，外形及安裝開孔尺寸(單位：mm)
、
安裝方式為嵌入式，固定方式為擠壓式，具體操作如下：
a、 在配電盤上，選擇適合的地方開一個與所安裝儀表開孔尺寸相同的安裝孔；
b、取出儀表，松開定位螺釘（逆時針），取下安裝支架；
c、把儀表插入配電盤儀表孔中，插入儀表后裝上安裝支架、定位螺釘（順時針）。
五，主菜單
儀表接通電源后，瞬間顯示界面為軟件版本號，之后屏幕即刻顯示相電壓界面，此時按 SET 鍵可進 入主菜單界面。進入主菜單后，可按上鍵或下鍵選擇所需查看的項目，當所需查看的項目處于反白狀態 時按回車鍵進入該項目。
電力參數查看流程圖
儀表上電（或選中電力參數后按回車鍵）顯示如下圖所示 1/10 界面（相電壓），按左、右鍵可切換顯示 其它界面：相電壓←→線電壓←→電流←→有功功率←→無功功率←→視在功率←→總功率→功率因數←→ 需量←→平均值。
電網質量查看流程圖
在主菜單中選中電網質量后按回車鍵進入電網質量界面，此時波峰系數處于選中狀態，可按左右鍵選擇 要查看的內容，接著按回車鍵即可查看相應的電網質量參數。
費率電度查看流程圖
注：該系列儀表電能顯示二次側電能、一次側電能可選 ，四象限電能分別指吸收有功電能、釋放有功電 能、感性無功電能、容性無功電能。儀表在選中費率電度后按回車鍵顯示四象限電能，此時按左鍵或右鍵切 換顯示上月、上上月、總的復費率電能。
六，國網標準柜計量儀表
監測裝置可提供監測電氣設備所需的各種測量功能，具有易讀的液晶顯示屏，帶通 信接口，便于遠程統一記錄、管理、考核。SLVA 低壓開關柜內的監測裝置，具備與本柜 內下行設備（斷路器、電容器、柜內其它測控裝置）以及上行設備（配電自動化、智能化終 端）的信息交互功能，實現本柜內的遙測、遙信數據匯聚及推送。液晶顯示屏宜采用常黑模 式，在人工操作時自動喚醒、點亮屏幕，無操作超過一定時間自動關閉背光或顯示功能。
SLVA低壓開關柜內的綜合監測裝置技術參數見表 。
七，產品資質
八，產品實例
