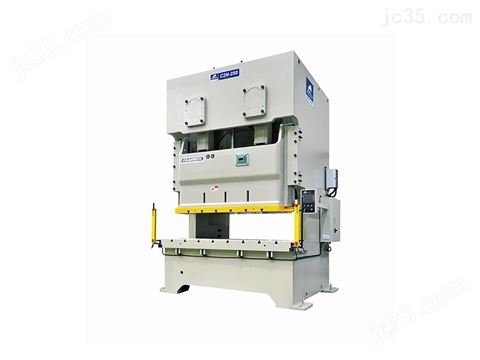

產 品 概 述
進口電氣元器件，提高機床使用性能。
電動調模，讀數精確到0.01mm。
超大臺面機床，適應大面積薄板及自動化級進模生產，提高工作效率。
優質鋼板焊接機身，極大提高機身強度和剛度。
采用雙曲軸逆向傳動，提高了機床抗偏載能力。
滑塊采用六面矩形導軌，導向好，精度高。
學采用集中潤滑，具有循環指示裝置。
可配裝各類自動化周邊設備，大大地提高生產率。
產 品 參 數
型式 | C2N-110 | C2N-160 | C2N-200 | C2N-250 | C2N-315 | ||||||
V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | ||
噸數 | Ton | 110 | 160 | 200 | 250 | 315 | |||||
能力發生點 | mm | 5 | 3 | 6 | 3 | 6 | 3 | 7 | 3.5 | 8 | 4 |
行程長 | mm | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 | 280 | 170 |
行程數 | s.q.m | 35-65 | 50-100 | 30-55 | 40-85 | 25-45 | 35-70 | 20-35 | 30-60 | 20-35 | 30-60 |
模高 | mm | 400 | 435 | 450 | 485 | 500 | 550 | 550 | 605 | 550 | 605 |
滑塊調整量 | mm | 100 | 100 | 120 | 120 | 120 | |||||
上工作臺尺寸 | mm | 1400X500X700 | 1600X550X70 | 1850X650X95 | 2100X700X95 | 2100X70X95 | |||||
下工作臺尺寸 | mm | 1800X650X130 | 2000X760X150 | 2400X840X170 | 2700X900X170 | 2700X900X180 | |||||
主馬達 | kwxp | VS11×4 | VS15×4 | VS18.5×4 | VS22×4 | VS30×4 | |||||
供給氣壓 | kg/cm² | 6 | 6 | 6 | 6 | 6 | |||||
精度 |
| JIS(CNS)1class一級 | JIS(CNS)1class一級 | JIS(CNS)1class一級 | JIS(CNS)1class一級 | JIS(CNS)1class一級 | |||||
模墊型式 |
| Two plate & two cylinders二板雙缸 | |||||||||
能力 | Ton | 3.6×2 | 6.3×2 | 10×2 | 14×2 | 14×2 | |||||
行程 | mm | 70 | 70 | 80 | 100 | 100 | |||||
模墊頂板面積 | mm | 350×235×2組 | 410×260×2組 | 540×350×2組 | 640×470×2組 | 640×470×2組 | |||||
規格 | C2N-110 | C2N-160 | C2N-200 | C2N-250 | C2N-315 | |||||
型式 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 | V型 | H型 |
AA | 2000 | 2200 | 2620 | 3000 | 3000 | |||||
AB | 1900 | 2080 | 2460 | 2800 | 2800 | |||||
AC | 1360 | 1520 | 1820 | 2200 | 2200 | |||||
AD | 1800 | 2000 | 2400 | 2700 | 2700 | |||||
AE | 1510 | 1660 | 1990 | 2230 | 2230 | |||||
AF | 1400 | 1600 | 1850 | 2100 | 2100 | |||||
AG | 1780 | 1980 | 2320 | 2590 | 2600 | |||||
BA | 1720 | 1940 | 2235 | 2545 | 2610 | |||||
BB | 1270 | 1380 | 1655 | 2000 | 2210 | |||||
BC | 1954 | 2174 | 2469 | 2779 | 2844 | |||||
BD | 650 | 760 | 840 | 900 | 900 | |||||
BE | 330 | 385 | 425 | 455 | 455 | |||||
HA | 676 | 730 | 790 | 820 | 820 | |||||
HB | 830 | 865 | 990 | 1025 | 1070 | 1120 | 1100 | 1155 | 1100 | 1155 |
HC | 400 | 450 | 500 | 550 | 550 | |||||
HD | 180 | 110 | 200 | 130 | 250 | 150 | 280 | 170 | 280 | 170 |
HE | 3096 | 3679 | 3849 | 4361 | 4480 | |||||
HF | 1517 | 1568 | 1570 | 1573 | 1573 | |||||
∅h | ∅35 | ∅47 | ∅54 | ∅54 | ∅54 | |||||
配 置 表
標準附屬品 | 選擇性附屬品 |
變頻器 |
|
觸摸屏 |
|
預裁計數器 |
|
預斷計數器 | 電動式黃油潤滑裝置 |
電子凸輪 | 氣壓模墊裝置 |
油壓式過載保護裝置 | 腳踏開關 |
| 快速換模裝置（舉模器、夾模器或移模臂） |
電動式滑塊調整裝置 | 滑塊上部打料裝置 |
| 模具照明裝置 |
電動式模高指示器 | 光電保護裝置 |
滑塊及模具平衡裝置 | 送料機（空氣、機械及NC各類） |
曲軸角度指示器 | 料架 |
計數器 | 矯平機 |
空氣源接頭 | 機械手 |
二度落保護裝置 | |
誤送檢測裝置 |
|
電源插座 |
|
維護工具及工具箱 |
|
使用說明書 |
|
防震腳 |
|
