自動進刀Z3032*10液壓搖臂鉆床 立式鉆孔
| 參考價: | ￥ 29000 |
| 訂貨量: | 1臺 |
具體成交價以合同協議為準- 自動進刀 產品型號
- 廣速機床 品牌
- 生產商 廠商性質
- 棗莊市 所在地
訪問次數：41更新時間：2025-04-14 13:30:31
聯系我們時請說明是機床商務網上看到的信息，謝謝!
相經理
銷售經理
掃一掃，微信聯系
- 聯系人：
- 相經理
- 電話：
- 手機：
- 13181263880
- 傳真：
- 0632-5152758
- 地址：
- 滕州市北辛工業園
- 個性化：
- www.gsskjc.cn
- 網址：
- www.tzgsjc.com
掃一掃訪問手機商鋪
微信掃碼進入微名片
產品簡介
| 產地 | 國產 | 動力類型 | 機械 |
|---|---|---|---|
| 工位 | 其他 | 加工材質 | 硬金屬,軟金屬,合金,鋼結構,塑料,纖維,木材,亞克力,橡膠,玻璃,陶瓷,其他 |
| 加工用途 | 鉆孔,擴孔,锪孔,鉸孔,攻螺紋,刮平面,修刮端面,攻絲,其他 | 結構形式 | 液壓型 |
| 控制形式 | 數控 | 類型 | 方柱 |
| 數控系統 | 可選配 | 銷售區域 | 全國,華東,華南,華北,華中,東北,西南,西北,港澳臺,海外 |
| 自動化程度 | 其他 |
液壓搖臂鉆床按鉆孔大小分:25、32、40、35、50、63、80、100、120
按機械原理分:機械型、液壓型 數控型
具體的參數有:最大鉆孔直徑
主軸至立柱間的距離
主軸端面到工作臺距離
主軸轉速
搖臂鉆床為通用普通加工機械用途廣泛。在搖臂鉆的加工生產中可以定做
產品介紹
Z3032*10液壓搖臂鉆床 立式鉆孔
液壓搖臂鉆床主要功能
(1)搖臂鉆適用于中、大型金屬零件上鉆孔、擴孔、鉸孔、锪平面、及攻螺紋，液壓型搖臂鉆主要功能動作實現的手柄、按鈕等操作部件集中在主軸箱上。
(2)外柱帶動搖臂繞內柱回轉±180o;
(3)搖臂沿外柱升降;
(4)主軸箱沿?fù)u臂導軌左右移動;
(5)主軸箱:實現主軸各級轉動、進給及操作，主軸轉速范圍25-2000r/min，共有16級，通過旋轉集中操作手輪(主軸轉速預選按鈕)可實現;主軸進給范圍0.04-3.2mm/r共有16級，通過旋轉集中操作手輪(主軸進給量預選按鈕)可實現。
(6)搖臂升降及夾緊:搖臂升降是由立柱頂部電機拖動，由絲杠螺母?jìng)鲃?dòng)，實現搖臂升降。其中升降螺母上裝有保險螺母，以保證搖臂不能突然落下;搖臂夾緊是由液壓驅動菱形塊實現夾緊，夾緊后，菱形塊自鎖;搖臂上升或下降加緊動作結束后，搖臂自動夾緊，由裝在油缸上的電器開關控制。
(7)主軸箱及立柱加夾緊:主軸箱與立柱加緊均是液壓驅動，菱形塊夾緊。兩動作可同時進行，也可分開進行，選擇按鈕是主軸箱面板上的旋鈕(主軸箱立柱加緊狀態選擇旋鈕)，其中中間位置為夾緊，左為立柱單獨松夾，右為主軸箱單獨松夾，動作實現按鈕是主軸箱立柱松開按鈕、主軸箱立柱夾緊按鈕。

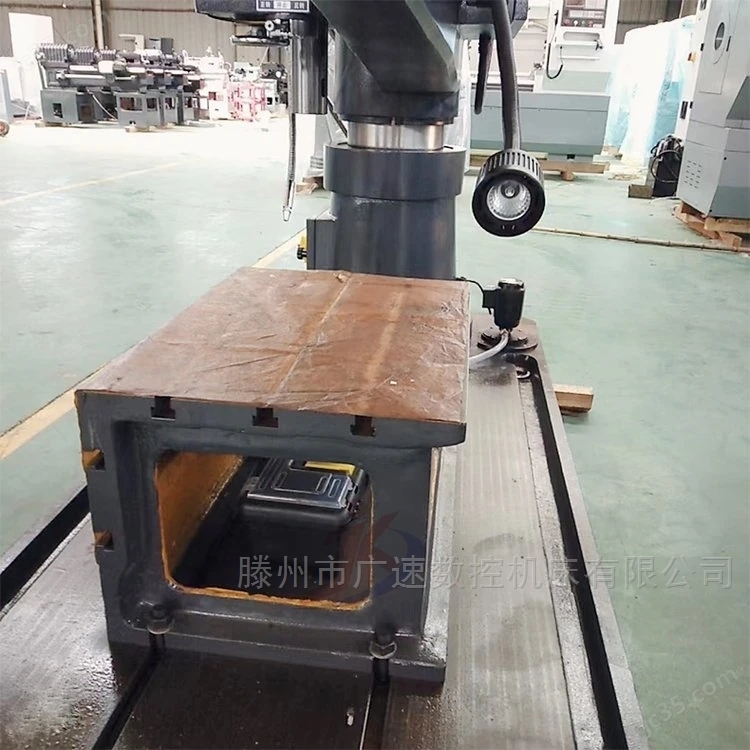

Z3032*10液壓搖臂鉆床 立式鉆孔
1、（1）采用液壓預選變速機構，可節省輔助時間。所有操縱手柄集中安放在很方便的部位。
（2）主軸正反轉，停車（制動），變速、空檔等動作，均用一個手柄控制，使用方便。
（3）主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
（4）搖臂上導軌，外柱圓表面，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
（5）有完善的保護裝置和外柱防護。
（6）在結構設計方面和在制造過程中，還采取了一系列有效措施，使得機床的精度和整機的使用壽命均為大延長。全液壓Z3050搖臂鉆床
2、立柱-床身全液壓Z3063搖臂鉆床
立柱、搖臂、主軸箱等大件均采用高強度鑄鐵，提高了大件的剛度和強度。
主軸箱內部、搖臂套筒與立柱、升降機構減速箱采用自動潤滑。
搖臂導軌等采用人工潤滑
